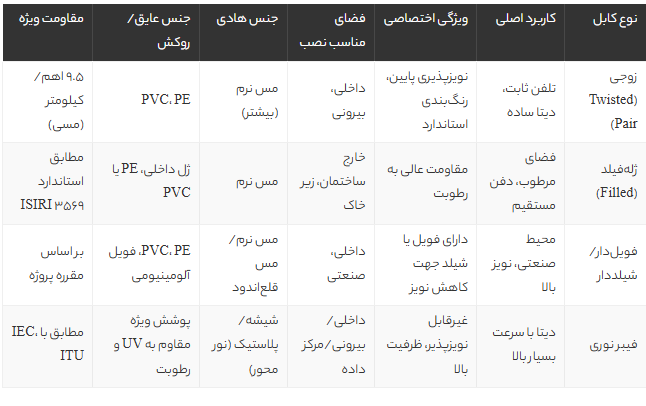

| نوع کابل | کاربرد اصلی | ویژگی اختصاصی | فضای مناسب نصب | جنس هادی | جنس عایق/روکش | مقاومت ویژه |
|---|---|---|---|---|---|---|
| زوجی (Twisted Pair) | تلفن ثابت، دیتا ساده | نویزپذیری پایین، رنگبندی استاندارد | داخلی، بیرونی | مس نرم (بیشتر) | PVC، PE | ۹.۵ اهم/کیلومتر (مسی) |
| ژلهفیلد (Filled) | فضای مرطوب، دفن مستقیم | مقاومت عالی به رطوبت | خارج ساختمان، زیر خاک | مس نرم | ژل داخلی، PE یا PVC | مطابق استاندارد ISIRI 3569 |
| فویلدار/شیلددار | محیط صنعتی، نویز بالا | دارای فویل یا شیلد جهت کاهش نویز | داخلی، صنعتی | مس نرم/مس قلعاندود | PVC، PE، فویل آلومینیومی | بر اساس مقرره پروژه |
| فیبر نوری | دیتا با سرعت بسیار بالا | غیرقابل نویزپذیر، ظرفیت بالا | داخلی/بیرونی/مرکز داده | شیشه/پلاستیک (نور محور) | پوشش ویژه مقاوم به UV و رطوبت | مطابق با IEC، ITU |
اهمیت ساختار و انتخاب صحیح کابل مخابراتی در پروژهها
انتخاب صحیح کابل مخابراتی اساس موفقیت هر پروژه ارتباطی محسوب میشود. ساختار کابل اعم از نوع زوجی، ژلهفیلد، فویلدار یا فیبر نوری باید کاملاً متناسب با محیط نصب و کاربرد پروژه تعیین شود. تفاوت در ساختار داخلی، میزان نویزپذیری، مقاومت فیزیکی و عمر مفید کابل بسیار تأثیرگذار است. انتخاب نادرست نه تنها باعث افت کیفیت ارتباطی، بلکه هدر رفت هزینه و زمان در کوتاهمدت و بلندمدت نیز خواهد بود.
نقش جنس هادی و عایق در عمر و کیفیت کابل
در استاندارد کابلهای مخابراتی، جنس هادی معمولاً از مس نرم آنیلشده است که بالاترین رسانایی را دارد و عمر طولانی کابل را تضمین میکند. در برخی پروژههای خاص، از آلومینیوم یا مس قلعاندود استفاده میشود. عایق کابل نیز باید بسته به محل نصب انتخاب شود؛ PVC بیشتر برای محیطهای داخلی و PE یا ژل برای محیطهای مرطوب و فضای آزاد مورد استفاده قرار میگیرد. عایق مناسب، نقش کلیدی در کاهش نویز، جلوگیری از آسیب فیزیکی و افزایش عمر کابل ایفا میکند.
رنگبندی استاندارد؛ حیاتی برای شناسایی زوجها
تعداد بالای زوج سیم در کابل مخابراتی نیازمند استاندارد رنگبندی دقیق است. استفاده از پنج رنگ اصلی (سفید، قرمز، مشکی، زرد، بنفش) و پنج رنگ مکمل (آبی، نارنجی، سبز، قهوهای، خاکستری) شناسایی هر زوج را حتی در پروژههای بزرگ تسهیل میکند. ترکیب این رنگها تا ۲۵ زوج را منحصربهفرد میسازد و در کابلهای با ظرفیت بالاتر، تکرار گروهی همراه با نخ مشخصه یا تغییر ساختار لایههای داخلی انجام میشود.
ویژگیهای الکتریکی و ضرورت رعایت استانداردها
مقاومت هادی، ظرفیت خازنی و مقاومت عایقی سه مؤلفه کلیدی در استاندارد کابل هستند. مقاومت بیش از حد باعث افت ولتاژ و پراکندگی سیگنال میشود. طبق استاندارد، مقاومت هادی برای کابلهای مسی نباید از ۹.۵ اهم در هر کیلومتر بیشتر باشد. ظرفیت خازنی زیاد کیفیت دیتا را کاهش میدهد و لازم است کمتر از ۵۲ نانوفاراد بر کیلومتر باشد. همچنین، مقاومت عایقی بالای ۵۰۰۰ مگااهم/کیلومتر در دمای ۲۰ درجه برای جلوگیری از نشت جریان ضروری است.
تعریف جامع کابل مخابراتی و اهمیت آن
کابل مخابراتی به مجموعه سیمهای زوج یا تکهادی گفته میشود که برای انتقال داده و سیگنالهای صوتی و کنترلی استفاده میگردد. این کابلها ستون فقرات ارتباط صوتی و دادهای در ساختمانها، شبکههای شهری و مراکز داده به حساب میآیند و کیفیت آنها مستقیماً بر کارایی شبکه، کاهش اختلال و امنیت اطلاعات تاثیرگذار است.
تجربه حرفهای: چرا باید به کیفیت برند و جنس توجه کنید؟
در تجربه پروژههای مختلف، مشخص شده که برندهای معتبر داخلی یا بینالمللی با رعایت دقیق استانداردها، طول عمر و پایداری شبکه را دو برابر کابلهای بینام و نشان افزایش میدهند. انتخاب کابلهای با جنس هادی و عایق مرغوب، کاهش نویز، عدم قطعیهای مکرر و اطمینان از انتقال بدون اختلال را تضمین میکند.
انواع کابل مخابراتی بر اساس ساختار و کاربرد
کابلهای مخابراتی با توجه به ساختار به گروههای زیر تقسیم میشوند:
- زوجی (Twisted Pair): دو سیم به شکل مارپیچ در کنار هم قرار گرفته و با کاهش نویز برای تلفن و انتقال اطلاعات بنیادی استفاده میشوند.
- ژلهفیلد: پر شده با ژل ضد رطوبت برای محیط بیرونی، دفن شده یا سقفهای مرطوب؛ اغلب در پروژههای فضای باز الزامی است.
- فویلدار/شیلددار: لایه فویل یا شیلد برای ایزوله کردن نویزهای ناشی از تجهیزات صنعتی یا خطوط برق مجاور مناسب کارخانهها، مراکز داده و تابلوهای برق.
- فیبر نوری: فاقد هادی فلزی، انتقال داده با نور، سرعت بسیار بالا، مصون از امواج الکتریکی/مغناطیسی و مناسب برای ارتباطات مدرن و تجاری.
چگونه ساختار کابل مناسب را برای محیط انتخاب کنیم؟
- کابل PVC: محیط داخلی و داکت کشی ساختمان.
- کابل PE یا ژلهفیلد: زمینهای مرطوب، سقف و محیط باز.
- کابل فویلدار: مجاورت دستگاههای دارای نویز الکترومغناطیسی مانند اتاق سرور یا کارگاه صنعتی.
- کابل فیبر نوری: دیتا سنتر، شبکههای بکبون و هر پروژهای که سرعت و مصونیت از نویز اهمیت ویژهای دارد.
ویژگیهای الکتریکی استاندارد: چگونه انتقال بیاختلال تضمین میشود؟
- مقاومت الکتریکی هادی استاندارد مطابق مقررات.
- ظرفیت خازنی پایین جهت انتقال دیتا با کمترین نویز.
- عایق مقاوم در برابر ولتاژ و دمای بالا.
بیتوجهی به این مقادیر، در پروژههای واقعی به سادگی منجر به نویز، قطع ارتباط یا سوختن تجهیزات میشود و هزینههای جبرانناپذیری دارد.
استانداردها و مراجع مهم در حوزه کابل مخابراتی
- IEC (کمیسیون بینالمللی الکتروتکنیک): تعیین الزامات عمومی و خاص انواع کابل.
- ITU (اتحادیه بینالمللی مخابرات): تعریف الزامات خاص دیتا، صوت و انتقال اطلاعات.
- ANSI/TIA: خصوصاً برای کابلهای دیتا و شبکه.
- ISIRI (سازمان ملی استاندارد ایران): الزامات کابل تلفن و دیتا در پروژههای داخلی.
همراستایی استانداردهای داخلی با بینالمللی باعث شده تولید کابل ایرانی نیز در سطح جهانی قابل رقابت باشد.
تست و کنترل کیفیت در کابل مخابراتی
هر کابل استاندارد پیش از خروج از کارخانه و در زمان تحویل پروژه باید این تستها را پاس کند:
- مقاومت هادی
- یکنواختی قطر سیم
- تست خمش و کشش
- تست تحمل در برابر حرارت و شعله
- تست رطوبت و عایق
گواهینامه فنی و علامت استاندارد حتماً باید روی کابل درج باشد، زیرا کابل بدون تأییدیه مخصوصاً در پروژههای شرکتی و دولتی پذیرفته نمیشود.
نکات حرفهای نصب، نگهداری و افزایش طول عمر کابل
- رعایت دقیق حداقل شعاع خمش کابل؛ خمش غیرمجاز ساختار داخلی را آسیب میزند.
- نصب در فاصله مناسب با کابل برق جهت حذف نویز؛ حتی اگر کابل شیلددار باشد.
- استفاده از داکت، مسیر اختصاصی و کانال در محیطهای فیزیکی آسیبپذیر همچون زیرزمینهای مرطوب یا کارخانهها.
- عدم اعمال کشش زیاد حین نصب، استفاده از بست و گیره محافظ؛ مراقب بریدگی روکش باشید.
- رعایت عمق مناسب دفن در خاک و دوری از منطقه تردد یا حفاری.
نگهداری منظم شامل بازبینی فصلی، کنترل نقاط اتصال، تست رطوبت و سنجش مقاومت ویژه کابل در دوره بهرهبرداری است.
معرفی استانداردهای پرکاربرد کابل مخابراتی در ایران
- ISIRI 1151: کابل تلفن هادی مسی با عایق PVC برای پروژههای ساختمانی و تلفن خانگی.
- ISIRI 3569: کابلهای چندزوجی مقاوم و مناسب دفن مستقیم در خاک یا محیطهای رطوبی بالا.
ملاک خرید لیبل استاندارد و درج دقیق اطلاعات فنی روی کابل است. برندهای معتبر ایرانی مثل کابل افشارنژاد، همدان، الکتریک خراسان برای اغلب پروژهها قابل توصیه هستند.
تفاوت کابل مخابراتی با کابل شبکه
- کابل مخابراتی: مخصوص انتقال صوت و سیگنالهای آنالوگ یا کنترلی با پهنای باند محدود، فاقد الزامات پیچیده نویزگیری یا پهنای باند است.
- کابل شبکه (CAT5e, CAT6, CAT7): مخصوص دیتا با سرعت و فرکانس بالا، دارای شیلد و استاندارد دقیق برای جلوگیری از افت سیگنال شبکه؛ درجه کیفیت و سرعت بر اساس استاندارد TIA/EIA تعیین میشود.
استفاده اشتباه (مثلاً جایگزین کردن کابل تلفن با کابل شبکه یا بالعکس) میتواند شبکه را مختل کرده، با خود هزینه خرابکاری و تعمیر به همراه داشته باشد.
نکات حرفهای انتخاب کابل مخابراتی استاندارد
- بررسی برچسب فنی: تعداد زوج، جنس، VOLTAGE، لیبل استاندارد
- بررسی برند تولیدکننده، گارانتی و سوابق گروه تولیدی
- تطابق نوع روکش با محیط نصب
- خرید از نمایندگی رسمی یا فروشگاه دارای مجوز و عدم اکتفا به ظاهر کابل
- توجه به قیمت غیرواقعی، چرا که کف قیمت معمولاً نشانه تقلبی بودن است
خطاهای رایج در نصب کابل و عواقب آن
- خمکردن بیشازحد یا مغایر شعاع خمش: قطعی تدریجی/افزایش نویز
- عبور کابل از مسیر مشترک با برق: افزایش شدید نویز و تداخل سیگنال
- عدم استفاده از محافظ یا داکت: آسیبپذیری و فرسایش سریع
- دفن بیمحافظ: آسیب در اثر خاک، فشار مکانیکی، رطوبت و جوندگان
پیامد این اشتباهات، کاهش عمر، افزایش هزینه نگهداری و حتی قطع کامل شبکه است.
مقاومت در برابر آتش، رطوبت و UV؛ الزامات ویژه پروژهها
در محیطهای حساس (بیمارستان، دیتا سنتر، کارخانه) کابل با روکش LSZH (کاهش دود و هالوژن) الزامی است. این کابلها در آتش، گاز و دود سمی تولید نمیکنند. برای مناطق رطوبی، ژلهای و PE مقاوم به آب توصیه شده و در مناطق آفتابی باید پوشش مقاوم در برابر اشعه فرابنفش (UV) انتخاب گردد؛ در غیر این صورت روکش پلاستیکی بعد از مدتی ترک میخورد و کابل از بین میرود.
پاسخ به سوالات متداول
- تفاوت کابل مخابراتی و شبکه؟ اولی برای صوت/داده ساده، دومی برای دیتا با سرعت بالا و استانداردهای خاص.
- بهترین کابل برای فضای مرطوب؟ ژلهفیلد یا روکش پلیاتیلنی (PE) برای ممانعت از نفوذ آب.
- استاندارد رنگبندی؟ ترکیب ۵ رنگ اصلی و ۵ مکمل؛ هر زوج منحصربهفرد و آسان برای شناسایی در پروژههای بزرگ.
- چرا مقاومت هادی اهمیت دارد؟ هر چه مقاومت کمتر، افت ولتاژ کمتر و انتقال بدون نویزتر؛ مقدار استاندارد حوالی ۹.۵ اهم در کیلومتر.
- شرایط نصب استاندارد چیست؟ شعاع خمش مجاز، نصب دور از منابع نویز، استفاده از داکت و انتخاب ساختار متناسب با شرایط محیطی.
جمعبندی و توصیه حرفهای
اگر میخواهید شبکه مخابراتی پایدار، کمهزینه و بینقص داشته باشید، فقط به استاندارد و کیفیت توجه کنید. برند معتبر، لیبل فنی و خرید از محل مطمئن — سه شرط اصلی هستند. کابل را متناسب با محیط انتخاب و هنگام نصب به اصول پایه مثل شعاع خمش، دوری از برق، و محافظت در برابر رطوبت و UV توجه جدی داشته باشید. رعایت این نکات ساده، سالها آرامش خاطر و عملکرد حرفهای برای پروژه شما به ارمغان میآورد.
